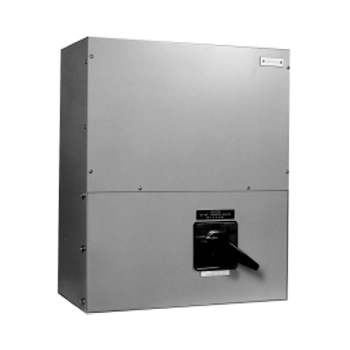

CHAVE ESTATICA DELTA TRIFÁSICO

A SÉRIE TRIP-L 080 -20 -15-100-W-T-C são chaves estaticas trifásicos de várias potências para diversas aplicações .
Com paralelo redundante, garantem uma alta confiabilidade para suas aplicações.

A SÉRIE TRIP-L 080 -20 -15-100-W-T-C oferece proteção contínua de energia, mesmo em condições de cargas desbalanceadas.

Com tecnologia 100% nacional, a Finalidade da chave estática é garantir a transferência manual ou automática entre o ramo CA alternativo e o Ramo CA principal, sem que haja interrupção na saída para o consumidor.



A chave estática é composta por Tiristores interligados em antiparalelo; dimensionados para suportar elevados níveis de sobrecarga; um circuito de sinalização e um circuito de controle responsável por ativar os Tiristores, transferindo os consumidores para a entrada CA alternativa, quando o sistema detectar:

  • Anormalidade no ramo CA principal (sub/sobretensão C.A.);
  • Sobrecarga no consumidor C.A.;
  • Falha de comutação dos Tiristores (falha de semiciclo);
  • Chave de operação da chave estática comutada para CA alternativo.

DIAGRAMA DA OPERAÇAO CHAVE ESTATICA DELTA

Assim que as anormalidades forem eliminadas, a chave estática transfere automaticamente a carga para o ramo principal.

O sistema permite ainda, que o usuário determine qual dos ramos será o principal, ou CA alternativo e execute operações manuais de transferência e transfere.

A chave estática SÉRIE TRIP-L 080 -20 -15-100-W-T-C  é construído atendendo os padrões e normas atualizadas no mercado brasileiro e internacional, destacando-se:



NR10, NBR5410, fabricados nos mais diferentes invólucros metálicos, com grau de proteção desde IP20 até IP65, em cores normatizadas do cliente.

O sistema de ventilação pode ser natural ou forçado, de acordo com os requisitos de projeto.

As capacidades vão de 10 Amperes até 2500 Amperes ou centenas de KVA.

As tensões de entrada podem ser monofásicas, 110 ou 220V ou em 208,220, 380, 440, 480, e 690Volts, 50 ou 60hz.

A SÉRIE TRIP-L 080 -20 -15-100-W-T-C  de chaves estáticas tiristorizados oferecendo poderosa IHM (interface homem máquina), de última geração, capaz de prover todos os ajustes, calibrações, medições e gerenciamento completo das entradas e saída da unidade, Supervisão e controle microprocessados ,Grau de proteção IP-21 a IP-65, Supervisão e controle remoto total.
